Ogrzewanie w inteligentnym mieszkaniu — to nie jest takie trudne!
Praktyczny poradnik DIY: jak zautomatyzować ogrzewanie grzejnikami ściennymi przy użyciu Loxone Miniserver Go i bezprzewodowych siłowników Loxone Air.
Nie musisz być elektrykiem aby zautomatyzować ogrzewanie w swoim mieszkaniu, domu czy biurze.
W tym artykule dzielę się wynikami ponad 10-letniego doświadczenia z różnymi technologiami i rozwiązaniami.
Jeśli chcesz zamówić skonfigurowany i zaprogramowany zestaw grzewczy dostosowany do Twojego mieszkania lub domu, skorzystaj z konfiguratora i zamów gotowy zestaw.
Dla kogo jest ten poradnik?
Dla każdego entuzjasty nowych technologii z lekkim zacięciem technicznym — kto wie jak bezpiecznie wymienić włącznik od światła albo jest gotowy tego się nauczyć.
To poradnik dla osoby, która chce zmodernizować istniejącą już instalację elektryczną w domu, bez wyrywania kabli ze ścian. Przedstawione rozwiązania nadają się w ograniczonym zakresie do nowych instalacji — w nowej instalacji można to zrobić od razu lepiej i taniej.
Dlaczego Loxone?
Loxone to austriacka marka produkująca (w Europie) rozwiązania do inteligentnych domów od ponad 14 lat. Przetestowałem prawie wszystko co było dostępne — od tanich chińskich rozwiązań, przez znane marki skandynawskie, po systemy „kompletne” znanych producentów.
W wielkim skrócie wybrałem Loxone, ponieważ:
- wiedza techniczna jest dostępna publicznie i za darmo,
- ma świetne oprogramowanie (Loxone Config), które jest regularnie aktualizowane,
- wsparcie jest dostępne bezpłatnie w każdym języku w całej Europie,
- ma jasną politykę cenową i te same ceny dla wszystkich,
- nowe produkty pojawiają się stale, a stare są wspierane do dzisiaj,
- sprzęt i oprogramowanie działają stabilnie.
Co warto zautomatyzować?
W moim starym mieszkaniu pierwszą rzeczą, którą zautomatyzowałem było zarządzanie oświetleniem i ogrzewaniem.
Jeżeli masz w mieszkaniu grzejniki ścienne to w bardzo łatwy sposób możesz znacznie poprawić jakość życia — pomieszczenia zawsze będą miały odpowiednią temperaturę według harmonogramu i preferencji.
Pierwszy krok: centrala systemu
W ekosystemie Loxone odpowiada za to Miniserver. Na potrzeby modernizacji starej instalacji wystarczy najtańsza opcja: Miniserver Go.
Miniserver Go umożliwia bezprzewodową komunikację z urządzeniami Loxone Air, pozwala też na połączenie z rozszerzeniami, jeżeli będzie potrzeba rozbudowania instalacji.
Uruchomienie Miniservera

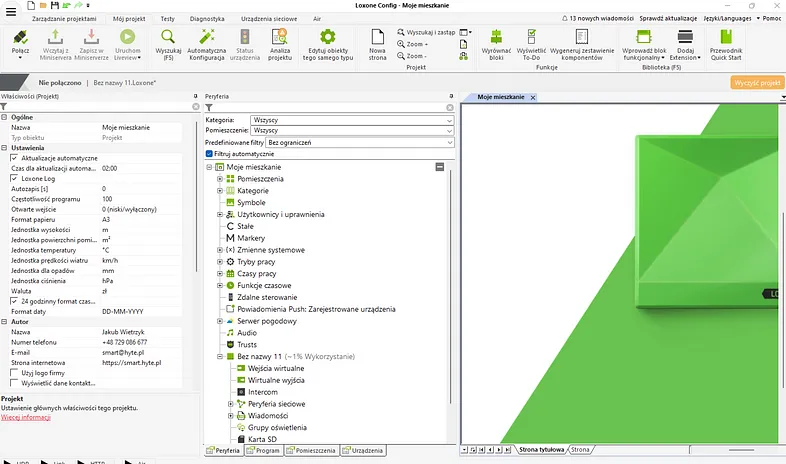

Pobierz bezpłatny program Loxone Config i stwórz nowy projekt. Wybierz Miniserver Go jako urządzenie centralne i uzupełnij podstawowe dane projektu.

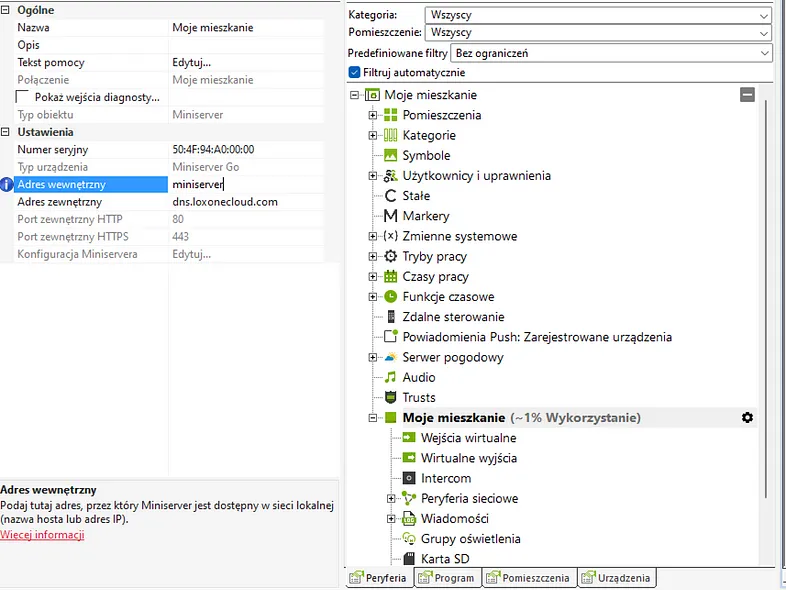

Na liście Peryferia zaznacz Miniserver i nadaj mu nazwę.
W pole adres wewnętrzny możesz wpisać miniserver.
Podłącz Miniserver Go do zasilania i do sieci lokalnej (do wolnego portu routera).

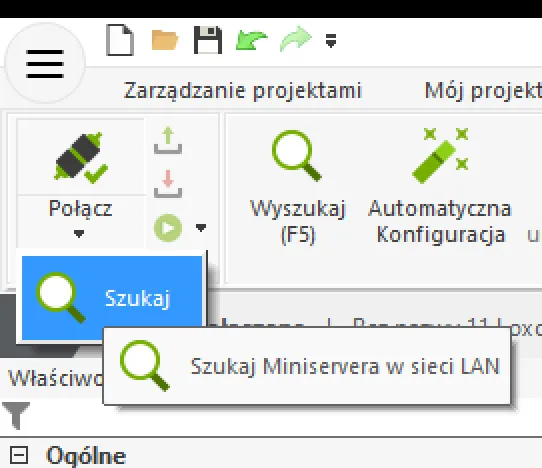

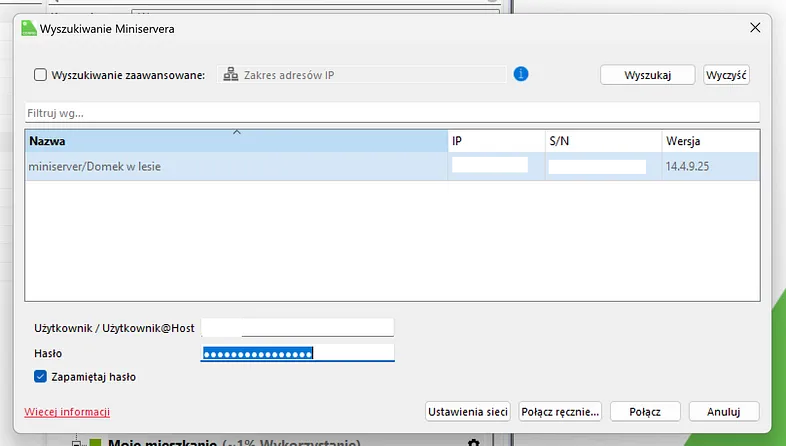

Kliknij Połącz > Szukaj i poczekaj aż Miniserver pojawi się na liście.
Domyślna nazwa użytkownika i hasło to admin. Aplikacja zapyta o ustawienie mocniejszego hasła — zrób to.
Na pytanie czy pobrać program z miniservera i zastąpić istniejący projekt odpowiedz NIE.

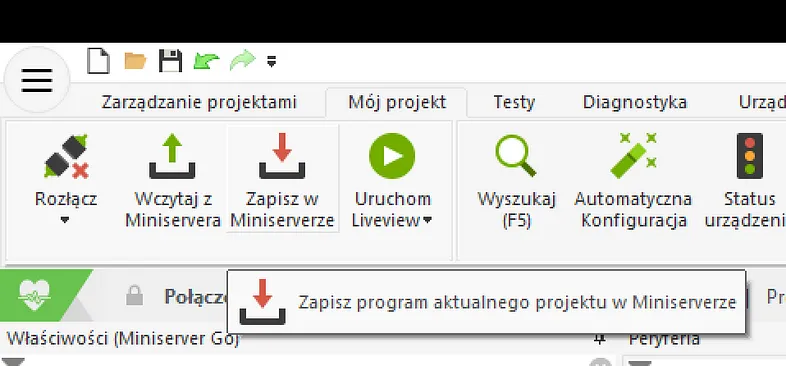

Zapisz nowy projekt klikając Zapisz w Miniserverze.
Uporządkuj listę pomieszczeń

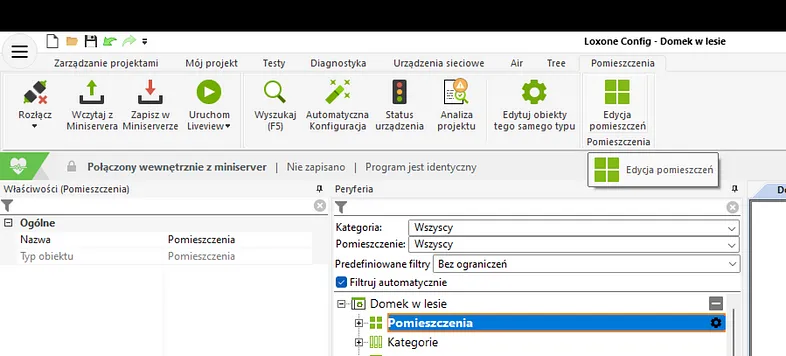

Na liście peryferiów znajdź pomieszczenia i kliknij Edycja pomieszczeń.
Pousuwaj niepotrzebne pomieszczenia, dodaj brakujące. Zostaw pomieszczenie Centralne (przyda się później). W pomieszczeniach pobytowych wpisz powierzchnię.
Nie zapomnij zapisać zmienionego programu w urządzeniu!

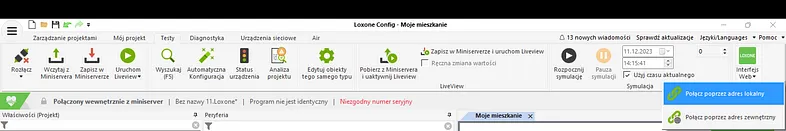

Możesz teraz się z nim połączyć przez przeglądarkę: Testy > Interfejs Web > Połącz przez adres lokalny.

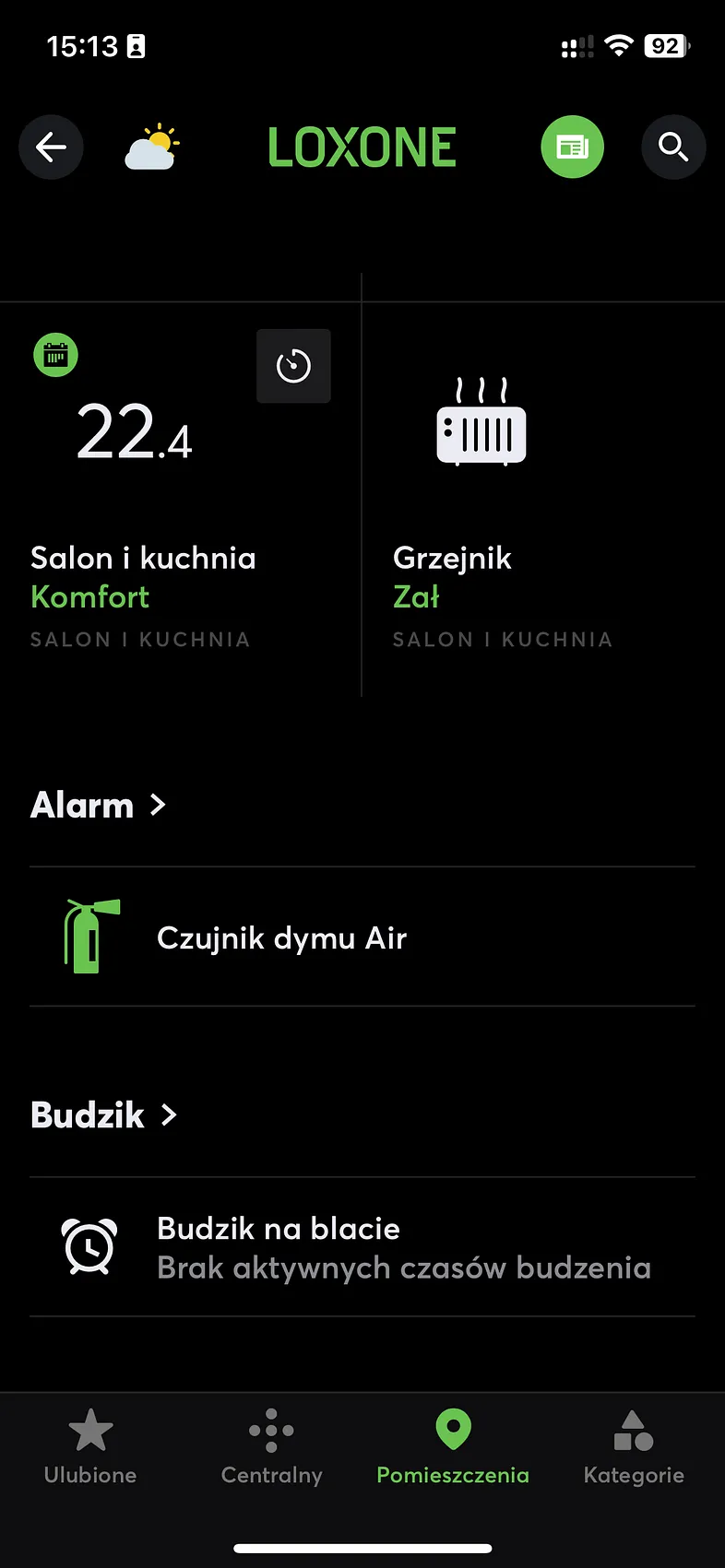

Po zalogowaniu zobaczysz aplikację Loxone.
Sterowanie grzejnikami ściennymi

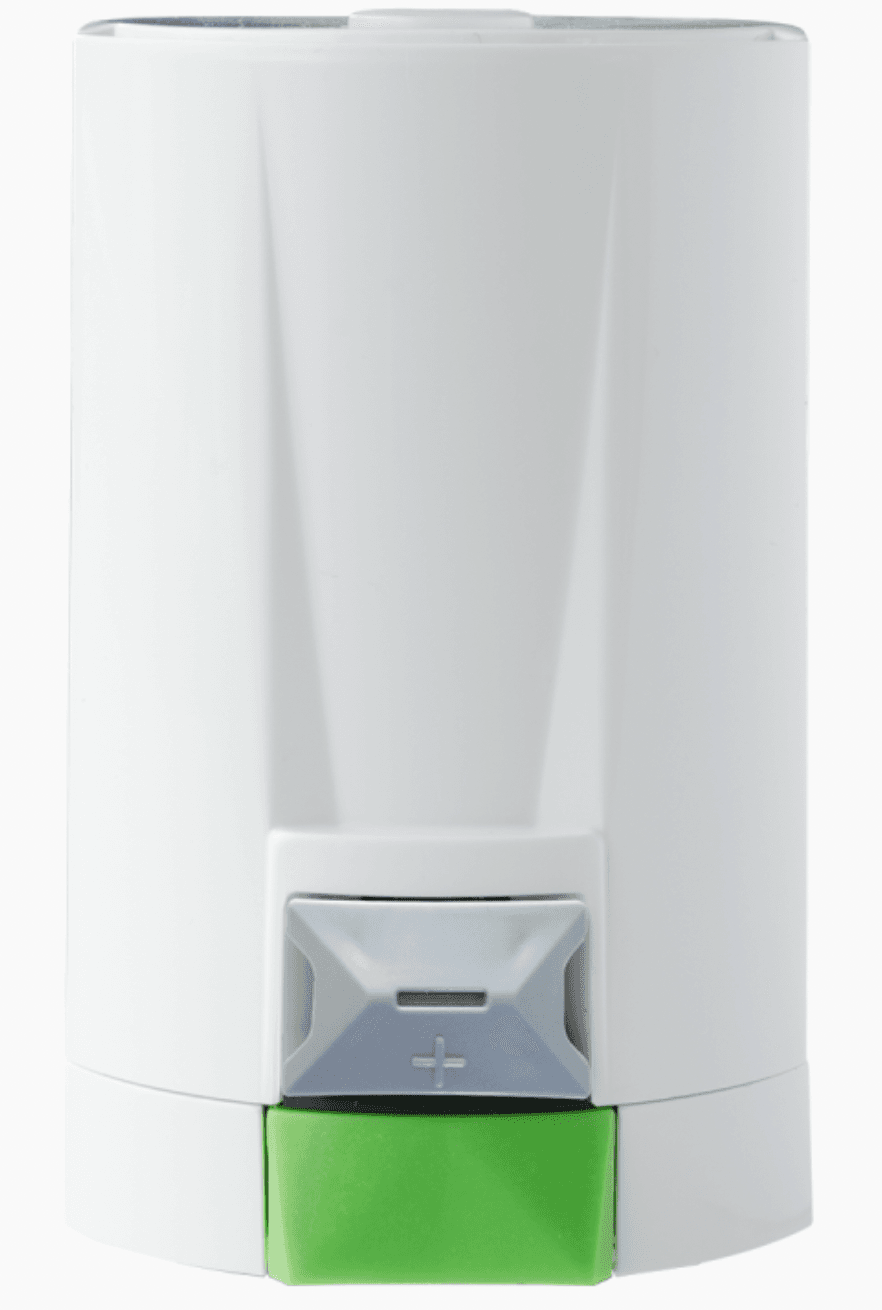

Bezprzewodowy Siłownik Loxone Air pozwala sterować przepływem w grzejniku ściennym.
Instalacja jest banalnie prosta: włóż baterie i wkręć urządzenie w miejsce starego zaworu.
Zamiast baterii można podłączyć lokalny zasilacz stałonapięciowy 5–30 V DC.
Po podłączeniu zasilania urządzenie zacznie mrugać na przemian czerwono/zielono/pomarańczowo — tryb parowania. Można też ręcznie aktywować naciskając przycisk na 5 sekund.
W Loxone Config połącz się z Miniserverem, zaznacz Air na liście peryferiów i kliknij Wyszukiwanie Air.

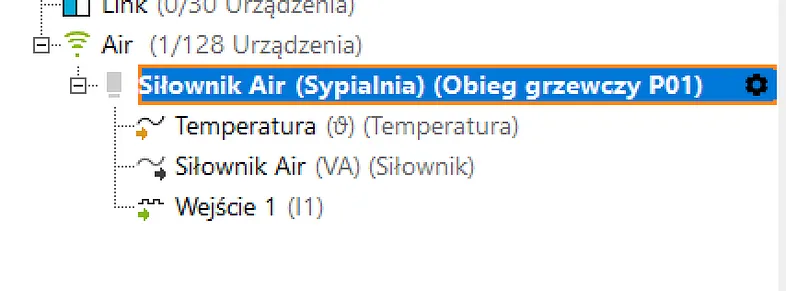

W oknie po lewej zaznacz urządzenie, ustaw pomieszczenie i kliknij [+]. Zamknij okno i zapisz program w urządzeniu.
Programowanie

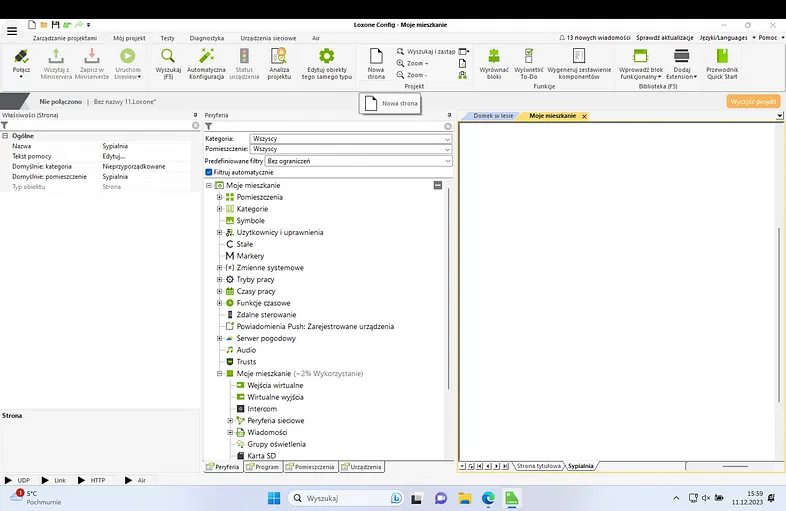

Stwórz stronę odpowiadającą pomieszczeniu: Mój projekt > Nowa strona.
Nazwij stronę, przypisz domyślne pomieszczenie. Dzięki temu nowo wstawione bloki będą od razu dobrze przypisane.

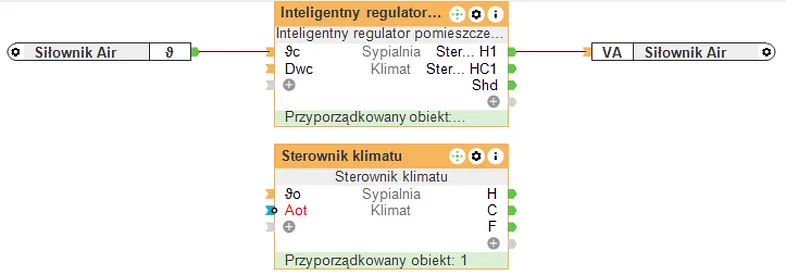

Wstaw blok Inteligentny regulator pomieszczeniowy i Sterownik klimatu.

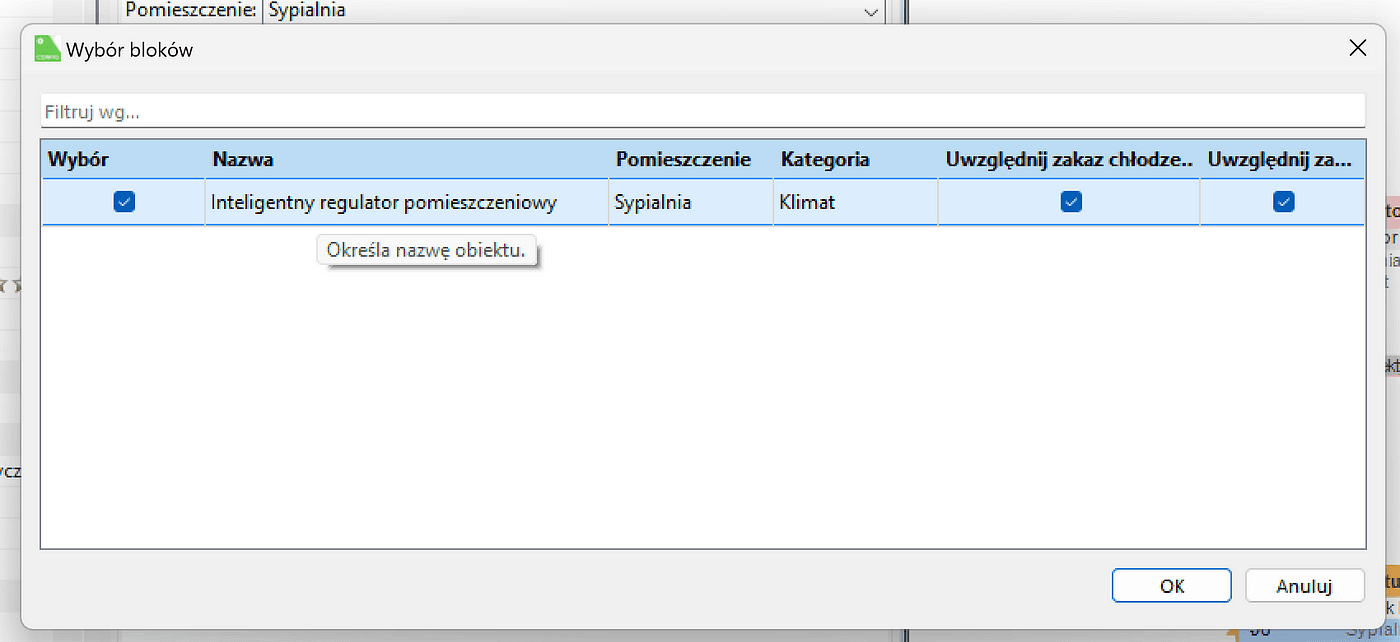

Do sterownika klimatu przypisz wstawiony regulator:
Przypisz pomiar temperatury z Siłownika Air do wejścia ϑc bloku regulatora, a wejście VA siłownika do wyjścia H1.

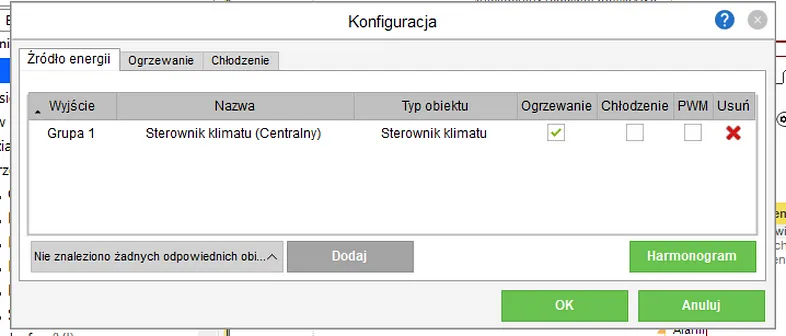

W konfiguracji Inteligentnego regulatora zaznacz tylko Ogrzewanie:
Po zapisaniu programu siłownik wykona jazdę kalibracyjną.
Aplikacja

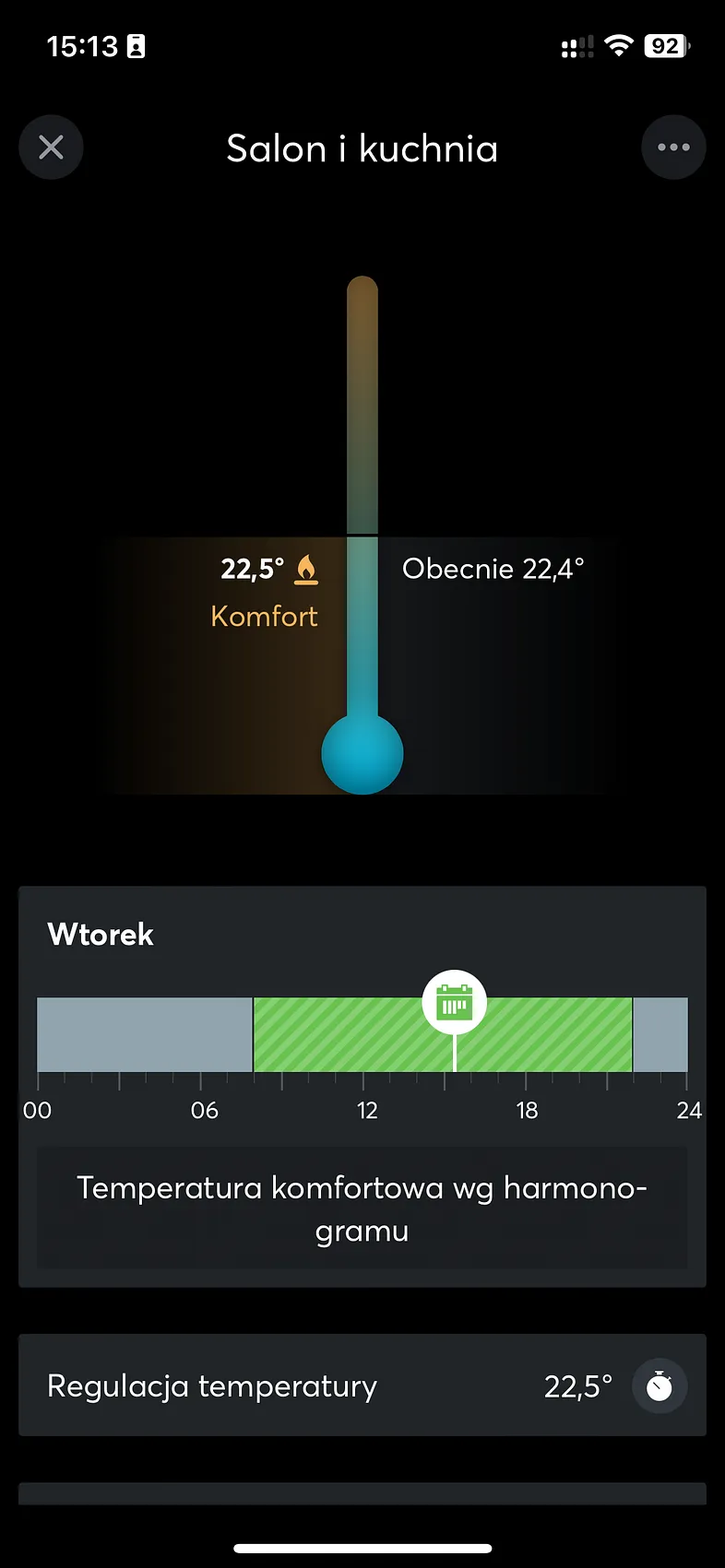

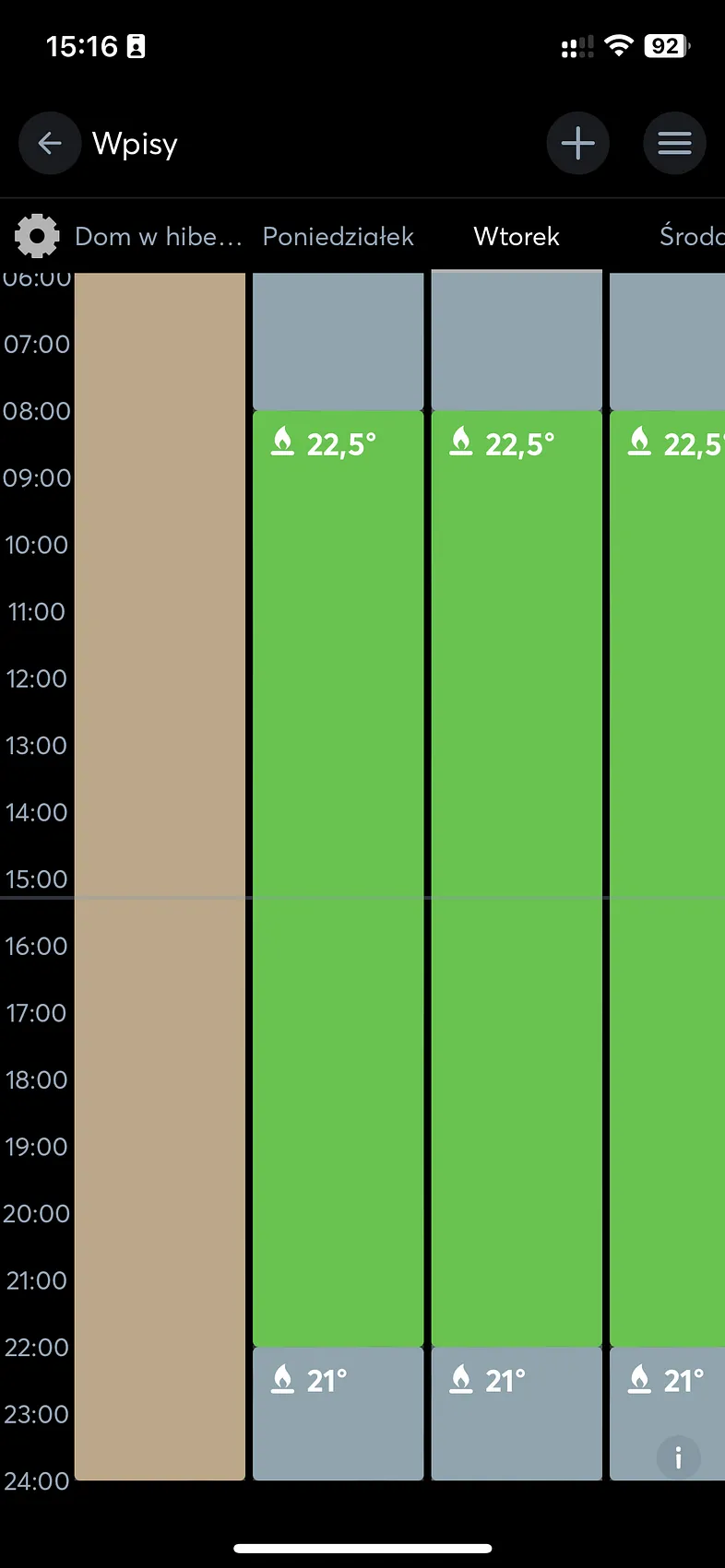

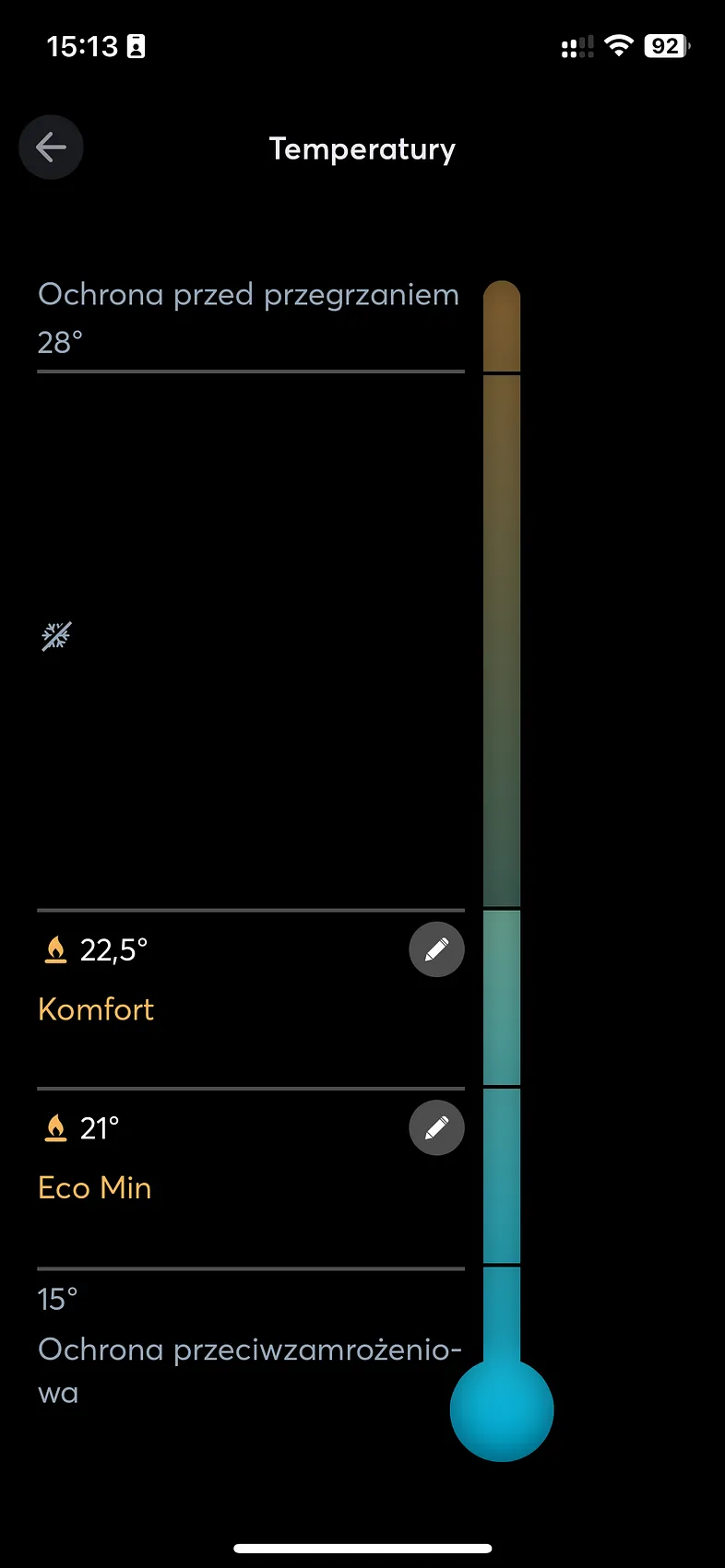

W aplikacji mobilnej możesz teraz zobaczyć sterownik klimatu w pomieszczeniu — ustawić temperatury i harmonogram grzania.
