Integracja żarówek Philips WiZ WiFi LED Tunable White z Loxone

Jak zintegrować niedrogie żarówki WiFi z systemem automatyki Loxone tak aby sterować ich jasnością i temperaturą oświetlenia.

Co jest potrzebne?

• Inteligentne oświetlenie — żarówka Philips WiZ z możliwością ściemniania i opcjonalnie regulacji temperatury światła
• Dostęp do zaawansowanych ustawień routera WiFi w sieci lokalnej
• Zainstalowany darmowy program Loxone Config

Podłącz i skonfiguruj żarówki

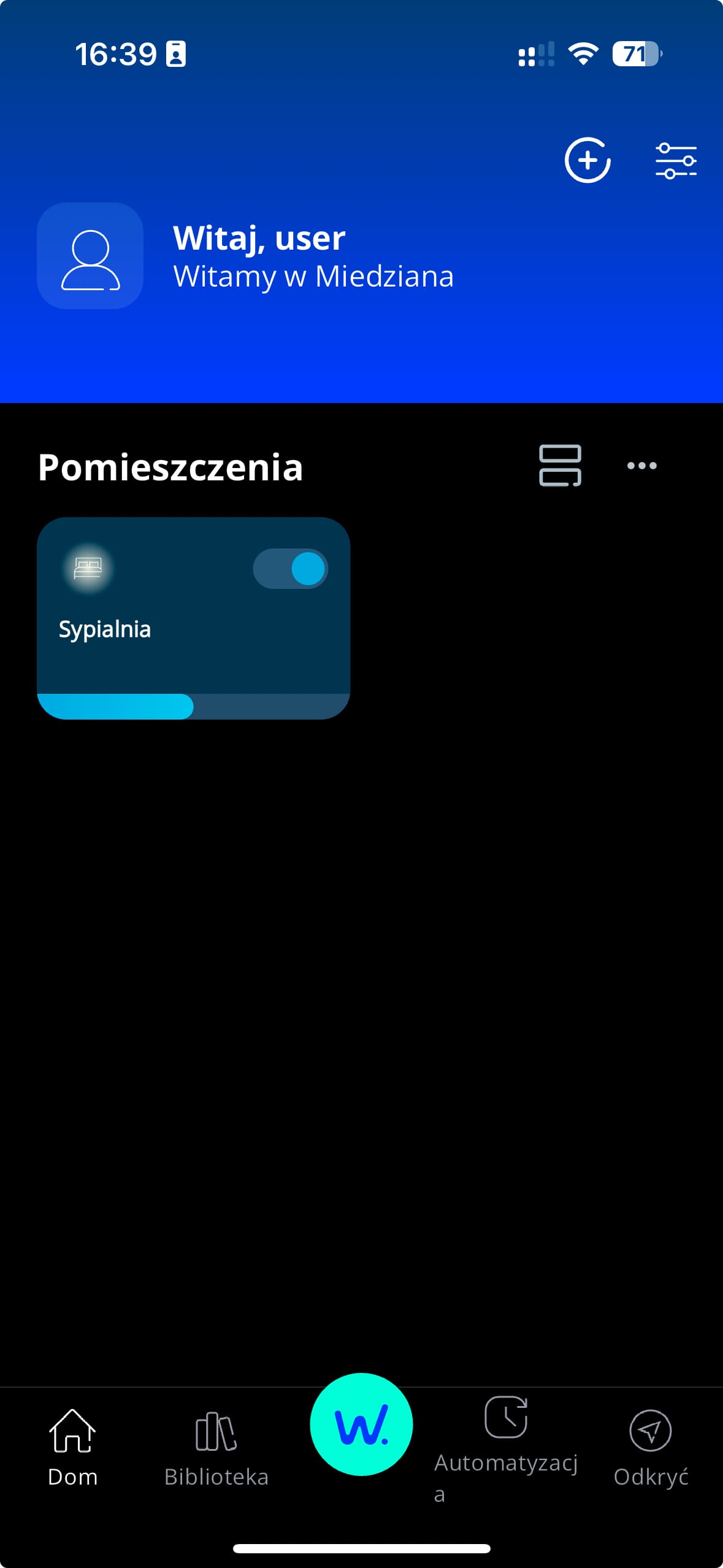

Postępuj wg instrukcji producenta żarówek: pobierz aplikację, skonfiguruj żarówki tak aby dało się nimi sterować z aplikacji.

Ustaw stałe adresy IP dla żarówek

Po podłączeniu żarówek do domowej sieci WiFi musimy się upewnić, że będą miały zawsze ten sam adres IP.

Ten krok będzie zależał od modelu routera — najłatwiej zobaczyć na obudowę i tam zwykle jest podana instrukcja lub QR kod do aplikacji do zarządzania.

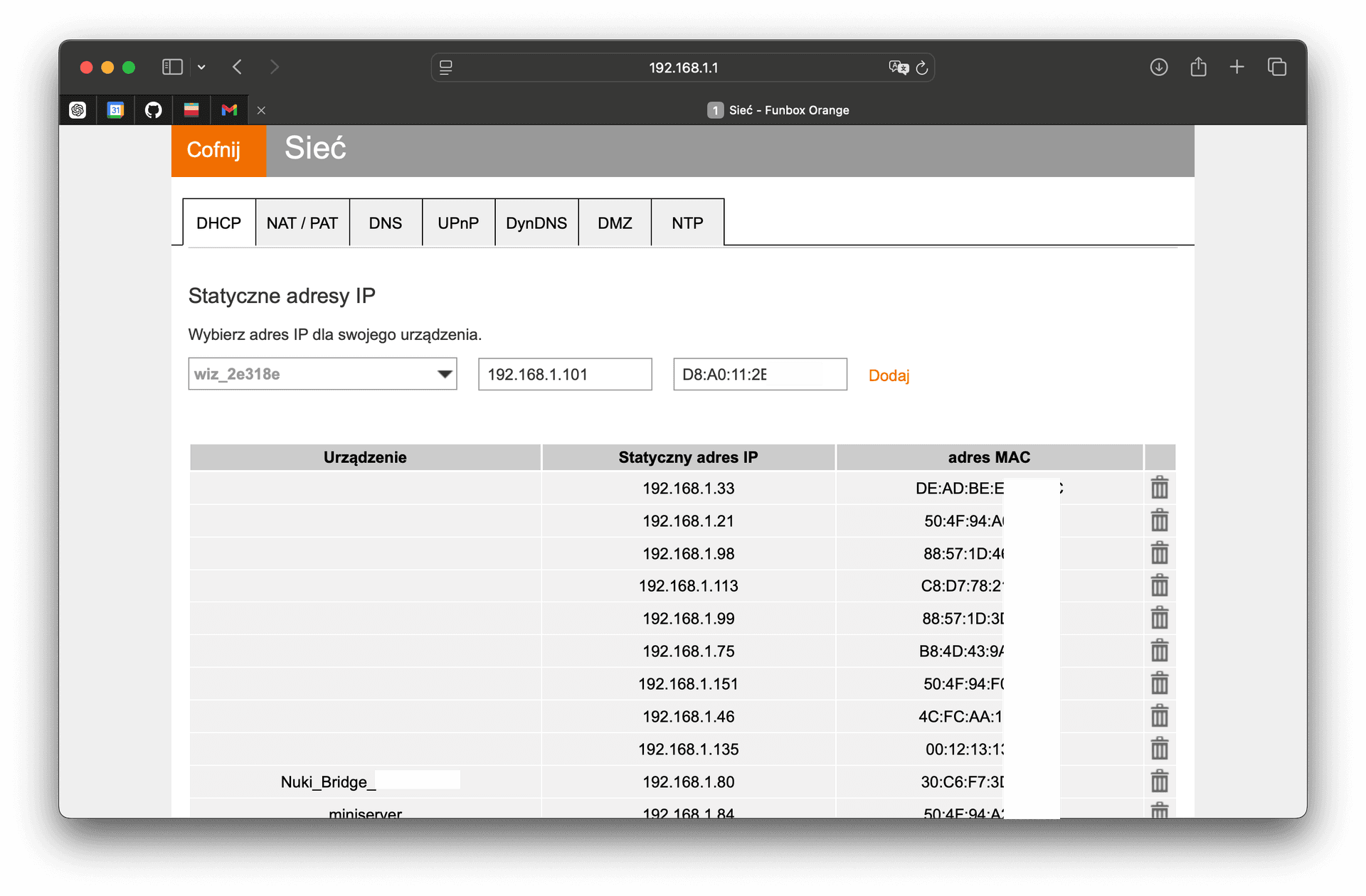

W tym kroku musimy przypisać stały adres IP do żarówek, które znajdują się w sieci WiFi. Na routerze od Orange wygląda to tak:

Na liście trzeba odnaleźć wszystkie urządzenia z prefixem wiz_ i dopisać je do listy rezerwacji adresów IP.

Ten krok jest wymagany aby po odłączeniu zasilania żarówki miały zawsze ten sam adres IP, w przeciwnym wypadku integracja nie będzie działać prawidłowo.

Przetestuj komunikację z żarówkami

Jeżeli masz Windows, uruchom PowerShell i wklej takie polecenie:

$udpClient = New-Object System.Net.Sockets.UdpClient
$endpoint = New-Object System.Net.IPEndPoint ([System.Net.IPAddress]::Parse("192.168.1.101"), 38899)
$message = '{"id":1,"method":"setPilot","params":{"dimming":15,"state":true}}\r\n'
$bytes = [System.Text.Encoding]::ASCII.GetBytes($message)
$udpClient.Send($bytes, $bytes.Length, $endpoint)
$udpClient.Close()

W miejsce 192.168.1.101 wpisz zarezerwowany adres IP żarówki. Jeśli żarówka świeci się na ~15% jasności — komunikacja działa.

Konfiguracja Loxone

W Loxone Config dodaj Wirtualne wyjście UDP. Wskaż adres IP żarówki i port 38899.

Polecenia wirtualne

Dimmer (ściemnianie 0–100):

{"id":1,"method":"setPilot","params":{"dimming":<v>,"state":true}}\r\n

Off (wyłączenie):

{"id":1,"method":"setState","params":{"state":false}}\r\n

Temp (temperatura barwowa):

{"id":1,"method":"setPilot","params":{"temp":<v>}}\r\n

Wyłącz opcję „Zastosuj jako wejście cyfrowe” dla polecenia Temp.

Program Loxone Config

Dodaj blok Sterownik oświetlenia, dwa bloki Wzór i zmienną czasową Godzina.

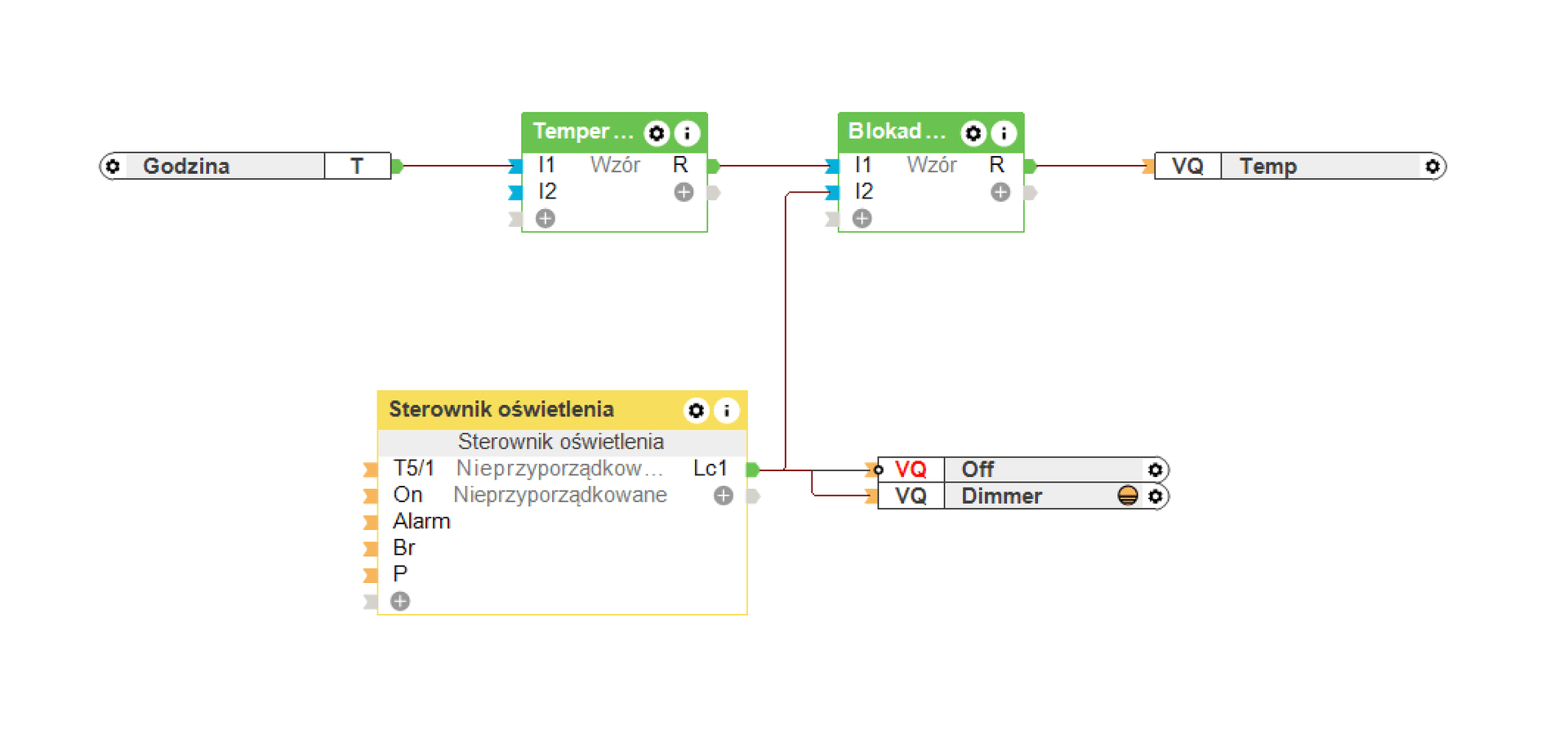

Połącz bloki tak jak na tym diagramie:

Ważne: odwróć logikę wyjścia Off (klikając na VQ na diagramie).

Połączenia do zrobienia:

• Godzina → I1 bloku Wzór (nazwij go Temperatura)
• R bloku Temperatura → I1 drugiego bloku Wzór (nazwij go Blokada)
• R bloku Blokada → wirtualne wyjście Temp
• Lc1 sterownika oświetlenia → wirtualne wyjście Dimmer, odwrócone wyjście Off oraz I2 bloku Blokada

Po co to wszystko?

• Blok Temperatura oblicza optymalną temperaturę barwową w zależności od godziny — jeśli to Ci nie potrzeba, usuń tę logikę.
• Blok Blokada powoduje, że przy zmianie temperatury w zależności od godziny światło się nie zapala, jeśli jest wyłączone (wysłanie temperatury powoduje włączenie żarówki).
• Odwrócony blok Off podłączony do wyjścia obwodu oświetleniowego sprawia, że przy jasności 0% wysyłany jest sygnał „wyłącz”.

W bloku Temperatura wpisz taki wzór:

IF(I1 <= 6; 2700;   IF(I1 <= 12; 633 * (I1 - 6) + 2700;     IF(I1 <= 18; 5000;       -460 * (I1 - 18) + 5000    )  ))

W bloku Blokada wpisz:

IF(I2 > 0; I1; 0)

Dzięki takiej konfiguracji można te żarówki potraktować jak każde inne ściemnialne światło i bez użycia dodatkowych aplikacji uczynić je elementem scen świetlnych.

---
